set fuseepennen - UB1762

Deze set fuseepennen met lagers dienen als vervanging voor de standaard fuseepennen met inzetstukken. Op de stuurbollen dienen hiervoor echter de standaard inzetstukken voor de fuseepennen te worden vervangen door bijgeleverde inzetstukken.

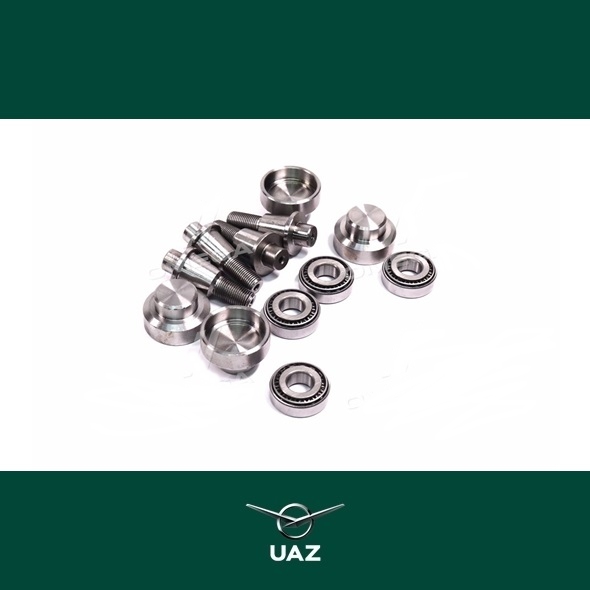

Dit artikel bestaat uit:

• fuseepen x 4
• lager x 4
• inzetstuk x 4

Installatieprocedure:
Het wordt aanbevolen om de onderdelen te laten installeren bij gespecialiseerde servicestations of zelf te installeren:
U hebt het volgende nodig:

1. Moersleutels voor: 19, 22 en 24 mm.
2. Speciale fuseepensleutel
3. Momentsleutel.
4. Platte schroevendraaier.
5. Koperen hamer of zachte metalen doorn.

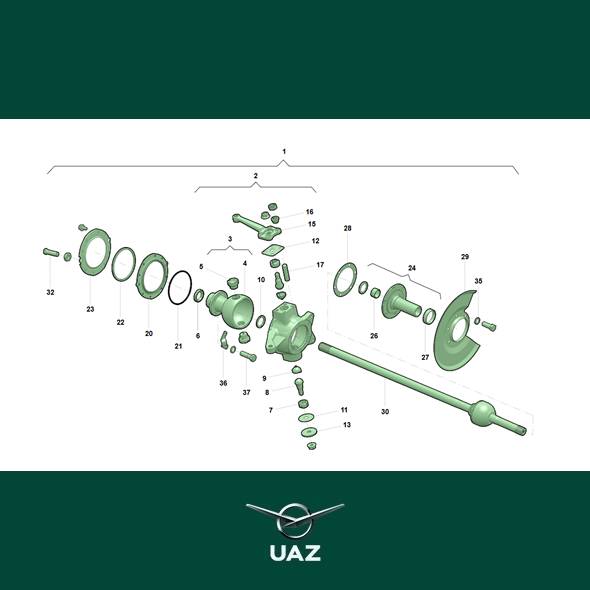

Procedure voor het vervangen van de fuseepennen:
1. Zet het voertuig vast zodat het niet kan bewegen, gebruik een krik om de vooras aan de kant waar de pennen worden vervangen op te tillen en verwijder het wiel.

2. Verwijder de stuurbol en zet deze vast in een bankschroef.

3. Draai de draaipuntmoer los, verwijder de afdekking en de pakking. Verwijder de bipod van de rechter fusee.

4. Sla met een koperen hamer krachtig op de as van het draaipunt. Draai de klembus los met de fuseepensleutel, verwijder de bovenste en onderste fuseepen en verwijder het kogellager.

5. Gebruik een schroevendraaier om de bussen uit de kogelgewrichtsbedden te verwijderen. 6. Plaats nieuwe bussen in de kogelgewrichtsbedden, breng vet aan op het bolvormige oppervlak van de bussen en plaats nieuwe pennen.

6. Schroef de klemhulzen gelijkmatig vanaf beide zijden vast totdat de pennen tegen het kogellager rusten, waarbij u ervoor zorgt dat de lager in het fusee wordt gecentreerd. Draai de hulzen afwisselend vast totdat de draaikracht van de fusee op het lager 10-15 Nm bereikt.

7. Vul de holtes boven de klembussen met vet. Monteer de fusee in omgekeerde volgorde van demontage.

Aanbevelingen:
Na het vervangen van de fuseepennen kan de stuurkracht iets toenemen en moet het draaipunt/inzetstuk-paar mogelijk worden afgesteld na maximaal 1.000 kilometer rijden.

Voer tijdig onderhoud uit aan de draaipuntunit in overeenstemming met het onderhoudsschema van het voertuig en controleer periodiek (bij een kilometerstand van 6.000 tot 10.000 km) of er speling is in de draaipuntunit en stel indien nodig de spanning van het draaipunt af. Na een kilometerstand van 30.000 tot 40.000 km raden wij aan de spanning van het draaipunt af te stellen om de prestaties op lange termijn te garanderen.

In deze video is de standaard procedure stapsgewijs te volgen

Handleiding voor het vervangen van de standaard fuseepennen:
