set fuseepennen - UB0816

Name: set fuseepennen - UB0816
Brand: patriot / pickup / hunter / sgr
SKU: 3160-2304014-01
Price: 129.00 EUR
Availability: InStock

Artikelnr: UB0816

(0 Beoordelingen)

set fuseepennen met messing inzetstukken met 2 lippen

Artikelnummers

UAZ:

316000230401401

USP:

3160-2304014-01

Voorraad

Voorraad:

99 items

Levertijden

Levertijd:

verzending wereldwijd binnen 24 uur

Kenmerken

Lengte:

21,00 cm

Breedte:

7,50 cm

Hoogte:

5,00 cm

Gewicht:

1,480 kg

Set van:

13 stuks

Materiaal:

metaal

Model:

patriot / pickup / hunter / sgr

Meer van patriot / pickup / hunter / sgr | Meer van reparatiesets

Set fuseepennen met messing inzetstukken met 2 lippen. Geschikt voor alle uitvoeringen van de UAZ modellenreeks met bouwjaar vanaf 2011.

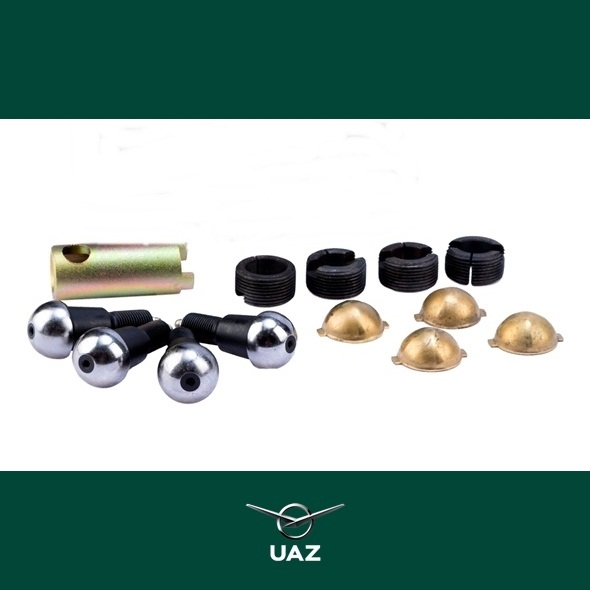

Dit artikel bestaat uit:

fuseepen x 4
draaiboutbus x 4
messing inzetstuk met 2 lippen x 4
fuseesleutel x 1

Alternatieve artikelnummers:

3160-2304019-10

Bij de installatie van nieuwe fuseepennen dient:

het wiel te worden verwijderd en eventueel ook remmen en steekas met fuseehuis
de moer van de fuseepen te worden verwijderd
vervolgens de deksel met pakking verwijderen
de moer terugplaatsen op de fuseepen en een aantal slagen draaien, plaats een dop op de moer
met een hamer een klap op de dop geven om de fuseepen los te krijgen
de moer verwijderen, de draaibus van de fuseepen losdraaien met de speciale fuseepen sleutel en de bus met de fuseepen en het inzetstuk verwijderen
een nieuwe fuseepen installeren nadat deze is ingeslepen op een nieuw messing inzetstuk, door middel van een boormachine
de draaibus voor de fuseepen volgens handleiding aandraaien tot 25Nm met de fuseepensleutel telkens de gelijke afstand bewarend tussen de stuurbol en boven- en onderkant van het fuseehuis
de draaibus voor de fuseepennen hierna geheel vastdraaien tot 250Nm en opnieuw de afstand tussen stuurbol en boven- en onderkant van het fuseehuis controleren
een nieuwe pakking plaatsen en de deksel terugplaatsen
de moer terugplaatsen en aandraaien tot 50Nm en controleren of de stuurbol al vrij beweegt in beide richtingen bij een kracht van 10-25 Nm, zo niet de moer verder aandraaien totdat de stuurbol vrij beweegt met een kracht tot 90Nm
via de vetnippel de smering bijvullen (litol 24 of lithium vet NLGI 3)

Na de eerste 1.000km en tijdens het periodieke onderhoud dient vervolgens gecontroleerd te worden op spelling van de fuseepennen, en zonodig worden bijgesteld door:

het wiel te verwijderen
de moer van de onderste fuseepen te verwijderen
vervolgens de deksel met pakking te verwijderen
de moer terugplaatsen op de fuseepen en een aantal slagen draaien, plaats een dop op de moer
met een hamer een klap op de dop geven om de fuseepen los te krijgen
de moer verwijderen
de draaibus van de fuseepen vervolgens aandraaien met de speciale sleutel tot de speling is verdwenen en de stuurbol vrij kan bewegen bij een kracht van 10-25 Nm
via de vetnippel de smering bijvullen (litol 24 of lithium vet NLGI 3)

In deze video is de procedure stapsgewijs te volgen

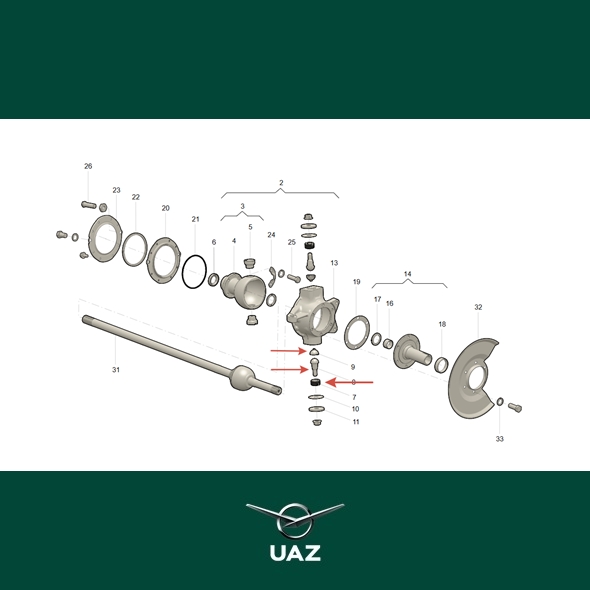

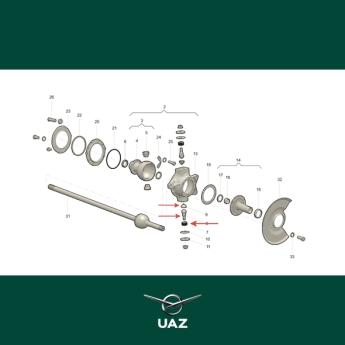

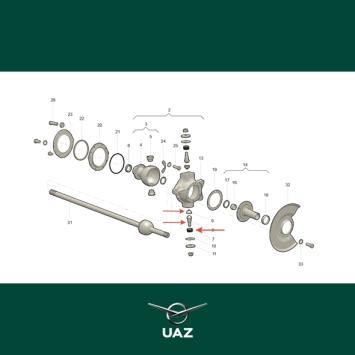

Handleiding voor het vervangen van de fuseepennen:

Assembly of the pivot assembly of UAZ vehicles.pdf

00153_AFSTELLING_FUSEE_KINGPINS.pdf
